Ki Demang Saba Lintang · « **Reply #3380 on:** September 14, 2013, 11:46:44 am »

Quote from: kenshiro on September 14, 2013, 11:05:38 am

Quote from: Ki Demang Saba Lintang on September 14, 2013, 09:45:33 am
Quote from: kenshiro on September 14, 2013, 08:39:21 am
(click to show/hide)

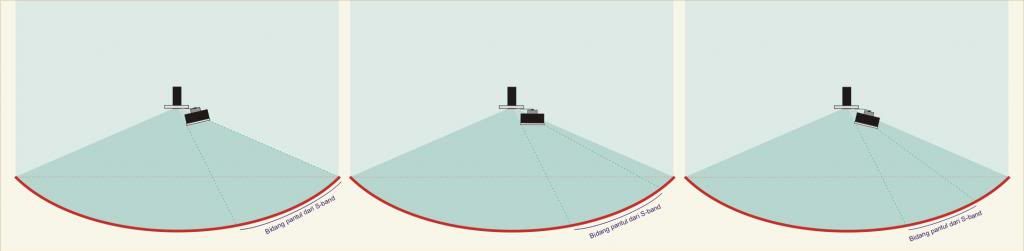

Quote from: Ki Demang Saba Lintang on January 19, 2012, 11:57:50 am
@ bro Abanks :
Teorinya seperti ini :
1. Anda membajak sinyal sebelum mencapai titik focus, jadi sebagian sinyal masuk ke S-band, dan otomatis ada sebagian sinyal yang harusnya mencapai titik focus di LNB C-band terhalang.
2. Mengapa Sinyal yang diterima LNB S-band berbeda pada saat LNB mengarah ke titik tengah dish, lurus, dan mengarah kepinggir dish? Jawabnya bisa dilihat pada gambar dibawah. Dimana jika mengarah ke titik tengah dish maka bidang pantulnya paling kecil, sedang bila mengarah ke tepi dish, akan mendapat bidang pantul paling besar.
3. Karena ini yang dilock adalah SES-7 dan Telkomvision, yang notabene keduanya memiliki sinyal DTH, maka sinyal pantul masih bisa diterima dengan baik oleh LNB karena kuatnya sinyal yang dipancarkan dari satelitte.
Salam

Maaf membangkitkan postingan lama

Dari keterangan dan foto di atas:
1. Apakah benar LNB S band diletakkan pada posisi samping arah utara/selatan dari LNB C band?
2. Apakah bisa diletakkan pada arah timur/barat dengan posisi LNB S band menhadap ke tepi dish?
3. Saya sudah pasang sendiri LNB S band dengan posisi timur dari LNB Ku & C Band (mirip dengan ilustrasi gambar Ki Demang yg paling kanan), dan arah sorotan LNB S Band nya ke dalam mengarah ke barat. Saya harus menggerakkan dish ke arah timur untuk dapat signal SES7.
(click to show/hide)

Mohon pencerahan mengenai trik menangkap signal SES 7, dan kayaknya signal dari satelit tsb sangat kuat.
Saya coba menggerakkan dish dengan sudut yg lumayan besar, signalnya masih kuat

Terima kasih.

*nulisnyabingung
[/spoiler]Teknik seperti ini digunakan untuk lock TELKOM-1 dan SES-7 secara bersamaan (tanpa menggerakkan dish), adapun penempatannya terserah mau di Utara, Timur, Selatan, atau Barat dari LNB C-Band. Adapun teknik pemasangannya adalah kita maksimalkan dulu yan C-band, setelah itu baru pasang LNB S-Band.
Catatan : setelah pemasangan LNB S-Band, akan terjadi sedikit penurunan SQ untuk yang C-Band.
Salam

Makasih Ki...

Kalau C band kebanyakan cuman parkir di Palapa D untuk nangkep channel Pay TV Skynindo...

Dgn posisi LNB C band mengarah ke Palapa D, Berarti tetap bisa pasang LNB S band untuk nangkep signal SES7 tanpa menggerakkan dish?

whooo, kalau seperti itu lain ceritanya. Kalau bro mau lock Palapa-D dan SES-7 secara bersamaan, maka LNB S-Band harus diletakkan di sebelah timur dari LNB C-Band.
SES-7 berada pada 108^o BT sedangkan Palapa-D berada pada 113^o BT. Jadi jika LNB C-Band yang diperuntukkan bagi Palapa-D terletak pada center focus, maka bro harus meletakkan LNB S-Band di sebelah timur dari center focus. Dengan jarak yang tepat maka kedua satelitte tersebut dapat di lock tanpa perlu menggerakkan dish.
Salam.

kenshiro · « **Reply #3381 on:** September 14, 2013, 12:08:20 pm »

Quote from: Ki Demang Saba Lintang on September 14, 2013, 11:46:44 am

Quote from: kenshiro on September 14, 2013, 11:05:38 am
Quote from: Ki Demang Saba Lintang on September 14, 2013, 09:45:33 am
Quote from: kenshiro on September 14, 2013, 08:39:21 am
(click to show/hide)
Quote from: Ki Demang Saba Lintang on January 19, 2012, 11:57:50 am
@ bro Abanks :
Teorinya seperti ini :
1. Anda membajak sinyal sebelum mencapai titik focus, jadi sebagian sinyal masuk ke S-band, dan otomatis ada sebagian sinyal yang harusnya mencapai titik focus di LNB C-band terhalang.
2. Mengapa Sinyal yang diterima LNB S-band berbeda pada saat LNB mengarah ke titik tengah dish, lurus, dan mengarah kepinggir dish? Jawabnya bisa dilihat pada gambar dibawah. Dimana jika mengarah ke titik tengah dish maka bidang pantulnya paling kecil, sedang bila mengarah ke tepi dish, akan mendapat bidang pantul paling besar.
3. Karena ini yang dilock adalah SES-7 dan Telkomvision, yang notabene keduanya memiliki sinyal DTH, maka sinyal pantul masih bisa diterima dengan baik oleh LNB karena kuatnya sinyal yang dipancarkan dari satelitte.
Salam

Maaf membangkitkan postingan lama

Dari keterangan dan foto di atas:
1. Apakah benar LNB S band diletakkan pada posisi samping arah utara/selatan dari LNB C band?
2. Apakah bisa diletakkan pada arah timur/barat dengan posisi LNB S band menhadap ke tepi dish?
3. Saya sudah pasang sendiri LNB S band dengan posisi timur dari LNB Ku & C Band (mirip dengan ilustrasi gambar Ki Demang yg paling kanan), dan arah sorotan LNB S Band nya ke dalam mengarah ke barat. Saya harus menggerakkan dish ke arah timur untuk dapat signal SES7.
(click to show/hide)

Mohon pencerahan mengenai trik menangkap signal SES 7, dan kayaknya signal dari satelit tsb sangat kuat.
Saya coba menggerakkan dish dengan sudut yg lumayan besar, signalnya masih kuat

Terima kasih.

*nulisnyabingung
[/spoiler]Teknik seperti ini digunakan untuk lock TELKOM-1 dan SES-7 secara bersamaan (tanpa menggerakkan dish), adapun penempatannya terserah mau di Utara, Timur, Selatan, atau Barat dari LNB C-Band. Adapun teknik pemasangannya adalah kita maksimalkan dulu yan C-band, setelah itu baru pasang LNB S-Band.
Catatan : setelah pemasangan LNB S-Band, akan terjadi sedikit penurunan SQ untuk yang C-Band.
Salam

Makasih Ki...

Kalau C band kebanyakan cuman parkir di Palapa D untuk nangkep channel Pay TV Skynindo...

Dgn posisi LNB C band mengarah ke Palapa D, Berarti tetap bisa pasang LNB S band untuk nangkep signal SES7 tanpa menggerakkan dish?
whooo, kalau seperti itu lain ceritanya. Kalau bro mau lock Palapa-D dan SES-7 secara bersamaan, maka LNB S-Band harus diletakkan di sebelah timur dari LNB C-Band.
SES-7 berada pada 108^o BT sedangkan Palapa-D berada pada 113^o BT. Jadi jika LNB C-Band yang diperuntukkan bagi Palapa-D terletak pada center focus, maka bro harus meletakkan LNB S-Band di sebelah timur dari center focus. Dengan jarak yang tepat maka kedua satelitte tersebut dapat di lock tanpa perlu menggerakkan dish.
Salam.

Makasih Ki...

Kebetulan posisi C band juga bukan di center fokus.
Yg di center fokus adalah KU band.

Posisinya sekarang: Timur ke Barat > S band di offset fokus (timur) - KU band di center - C band di offset fokus (barat).

Cuman posisi S bandnya menekuk ke dalam dengan arah ke barat.
Ntar mau eksperimen lagi...

Rimansi Patu · « **Reply #3382 on:** September 14, 2013, 11:47:09 pm »

Quote from: Ki Demang Saba Lintang on September 08, 2013, 09:34:39 pm

Quote from: Sunardi on September 08, 2013, 07:05:52 pm
Quote from: zinxi_bgs on September 08, 2013, 03:29:29 pm
Quote from: Rimansi Patu on September 08, 2013, 02:52:47 pm
Saya lagi penasaran. Selama ini saya (dan rata2 rekan2 disini) pakai LNB C Band yg hanya support frek 5150 saja. Adakah rekan2 disini yg sudah pernah menggunakan LNB C Band dual freq 5150/5750 (5150=H, 5750=V) ? Jika menggunakan LNB C Band dual, apakah siaran2 seperti (contohnya) MNC atau LBS di Palapa yang berpolaritas V tidak bisa dilock ?? (karena frekuensi V di Palapa menggunakan frek 5150, bukan 5750).
Saya penasaran saja, karena banyak dari feed di Asiasat 5 yg menghilang, seperti feed Liga Champions, Liga Italia, Liga Prancis, F1, dll. Dugaannya sih pindah jalur dari frek 5150 ke 5750..
dulu sy pernah iseng2 bro. merubah setingan LNB 5150 menjadi 6000. dan alhasil ch2 pada hilang.
tp,ketika stingan LNB jd 6000. maka 6000-5150=850.
maka supaya ch2 yg hilang tadi muncul lg. tiap frek di tambahkan 850.
itu dalam kasus LNB single biasa.
mungkin bd dengan yg dual.
tp,ga ada salahnya dicoba bro.
mohon ampun kalo salah.
silahkan para master meluruskannya.
infonya kang
5150 atau 5750 itu adalah frekwensi local oscilator, jika pada LNB yang umum dipakai adalah menggunakan tegangan 13/18 volt untuk mengubah polaritas, maka pada LNB OCS menggunakan perbedaan frekwensi Local Oscilator untuk memilih polarisasi.
Salam.

Tetap masih penasaran. Mungkin pertanyann bagi yg udah pernah mencoba, misalkan jika LNB Single 5150 Mhz dites jadinya siaran di polaritas V bisa lock di frekuensi 5150, nah jika diganti dengan LNB Dual OCS 5150/5750 (5750 = V), lalu frekuensi untuk polaritas V diubah jadi 5150 untuk LNB OCS, apakah bisa dapat pula siaran di polaritas V seperti di LNB Single?

Richardo · « **Reply #3383 on:** September 15, 2013, 02:36:58 am »

Quote from: Rimansi Patu on September 14, 2013, 11:47:09 pm

Quote from: Ki Demang Saba Lintang on September 08, 2013, 09:34:39 pm
Quote from: Sunardi on September 08, 2013, 07:05:52 pm
Quote from: zinxi_bgs on September 08, 2013, 03:29:29 pm
Quote from: Rimansi Patu on September 08, 2013, 02:52:47 pm
Saya lagi penasaran. Selama ini saya (dan rata2 rekan2 disini) pakai LNB C Band yg hanya support frek 5150 saja. Adakah rekan2 disini yg sudah pernah menggunakan LNB C Band dual freq 5150/5750 (5150=H, 5750=V) ? Jika menggunakan LNB C Band dual, apakah siaran2 seperti (contohnya) MNC atau LBS di Palapa yang berpolaritas V tidak bisa dilock ?? (karena frekuensi V di Palapa menggunakan frek 5150, bukan 5750).
Saya penasaran saja, karena banyak dari feed di Asiasat 5 yg menghilang, seperti feed Liga Champions, Liga Italia, Liga Prancis, F1, dll. Dugaannya sih pindah jalur dari frek 5150 ke 5750..
dulu sy pernah iseng2 bro. merubah setingan LNB 5150 menjadi 6000. dan alhasil ch2 pada hilang.
tp,ketika stingan LNB jd 6000. maka 6000-5150=850.
maka supaya ch2 yg hilang tadi muncul lg. tiap frek di tambahkan 850.
itu dalam kasus LNB single biasa.
mungkin bd dengan yg dual.
tp,ga ada salahnya dicoba bro.
mohon ampun kalo salah.
silahkan para master meluruskannya.
infonya kang
5150 atau 5750 itu adalah frekwensi local oscilator, jika pada LNB yang umum dipakai adalah menggunakan tegangan 13/18 volt untuk mengubah polaritas, maka pada LNB OCS menggunakan perbedaan frekwensi Local Oscilator untuk memilih polarisasi.
Salam.
Tetap masih penasaran. Mungkin pertanyann bagi yg udah pernah mencoba, misalkan jika LNB Single 5150 Mhz dites jadinya siaran di polaritas V bisa lock di frekuensi 5150, nah jika diganti dengan LNB Dual OCS 5150/5750 (5750 = V), lalu frekuensi untuk polaritas V diubah jadi 5150 untuk LNB OCS, apakah bisa dapat pula siaran di polaritas V seperti di LNB Single?

pengalaman saya tidak..

My tapatalk

joyo-brambut · « **Reply #3384 on:** September 19, 2013, 12:05:52 am »

buat semua rekan forsat, kl boleh minta infonya, lnb yg peka merk apa yah? kl beli online dimana? harga sekitar berapaan?

Ki Demang Saba Lintang · « **Reply #3385 on:** September 19, 2013, 05:08:59 am »

Quote from: joyo-brambut on September 19, 2013, 12:05:52 am

buat semua rekan forsat, kl boleh minta infonya, lnb yg peka merk apa yah? kl beli online dimana? harga sekitar berapaan?

LNB yang peka itu adalah LNB yang speknya HiLo, untuk merk dan harganya silahkan langsung menuju lapak jual beli

joyo-brambut · « **Reply #3386 on:** September 19, 2013, 09:33:12 am »

Quote from: Ki Demang Saba Lintang on September 19, 2013, 05:08:59 am

Quote from: joyo-brambut on September 19, 2013, 12:05:52 am
buat semua rekan forsat, kl boleh minta infonya, lnb yg peka merk apa yah? kl beli online dimana? harga sekitar berapaan?
LNB yang peka itu adalah LNB yang speknya HiLo, untuk merk dan harganya silahkan langsung menuju lapak jual beli

trm kasih responya Ki Demang, tp ini saya muter2 blm ketemu. bisa minta linknya

Erizal Hitagi · « **Reply #3387 on:** September 19, 2013, 09:58:48 am »

Quote from: joyo-brambut on September 19, 2013, 09:33:12 am

Quote from: Ki Demang Saba Lintang on September 19, 2013, 05:08:59 am
Quote from: joyo-brambut on September 19, 2013, 12:05:52 am
buat semua rekan forsat, kl boleh minta infonya, lnb yg peka merk apa yah? kl beli online dimana? harga sekitar berapaan?
LNB yang peka itu adalah LNB yang speknya HiLo, untuk merk dan harganya silahkan langsung menuju lapak jual beli
trm kasih responya Ki Demang, tp ini saya muter2 blm ketemu. bisa minta linknya

Lanjut kesini Bro http://www.forumsatelit.com/index.php?board=39.0

Fiorylie · « **Reply #3388 on:** September 22, 2013, 11:50:33 am »

Teman2, untuk lnb combo c/ku yuri, berapa kedalaman lnbnya di mesh 8 ft ? Apakah sama dengan kedalaman lnb cband ?
Terima kasih.

Ki Demang Saba Lintang · « **Reply #3389 on:** September 22, 2013, 12:24:29 pm »

Quote from: Fiorylie on September 22, 2013, 11:50:33 am

Teman2, untuk lnb combo c/ku yuri, berapa kedalaman lnbnya di mesh 8 ft ? Apakah sama dengan kedalaman lnb cband ?
Terima kasih.

Pasang saja dulu dengan standart LNB biasa.

kensey · « **Reply #3390 on:** September 22, 2013, 12:31:30 pm »

Quote from: Ki Demang Saba Lintang on September 22, 2013, 12:24:29 pm

Quote from: Fiorylie on September 22, 2013, 11:50:33 am
Teman2, untuk lnb combo c/ku yuri, berapa kedalaman lnbnya di mesh 8 ft ? Apakah sama dengan kedalaman lnb cband ?
Terima kasih.
Pasang saja dulu dengan standart LNB biasa.

klo saya dulu pke c/ku yuri yang ku band nya disamping,saya buat sejajar dgn C band. klo masih kurang bagus sinyalnya
putar kanan kiri atau atas bawah dengan sangat perlahan, ku band sensitif sekali

asytar14 · « **Reply #3391 on:** September 26, 2013, 03:18:22 pm »

baca2 tread ini lagi...soalnya ada soal quiz tentang lnb

dodo_8888 · « **Reply #3392 on:** October 03, 2013, 07:51:54 pm »

Pernah ada yg alami LNB KU dual out, port 1 dan port 2 nya beda hasilnya. port 1 bisa lock semua tp PMI dan port 2 cuma 1 tp yg dia tidak bisa lock. aneh kan. udah dicoba dgn RX lain gejala yg sama juga. LNB saya merk Starcom HD Dual Out spek : universal LNB. mohon pencerahan buat saya dong.

nadiaz · « **Reply #3393 on:** October 07, 2013, 12:30:53 pm »

Kalau ini lnb apa ya???

TJIANG · « **Reply #3394 on:** October 07, 2013, 01:03:34 pm »

LNB Hansen jaman dahulu type 2727
C-Band

► www.forumsatelit.com/kopdar-forsat-perdaerah/kopi-darat-member-forsat-se-jabodetabek-sekitarnya/915/?PHPSESSID=pheuem8iiii1ed38c81hmr77h3

nadiaz · « **Reply #3395 on:** October 07, 2013, 01:08:16 pm »

Quote from: TJIANG on October 07, 2013, 01:03:34 pm

LNB Hansen jaman dahulu type 2727
C-Band

► www.forumsatelit.com/kopdar-forsat-perdaerah/kopi-darat-member-forsat-se-jabodetabek-sekitarnya/915/?PHPSESSID=pheuem8iiii1ed38c81hmr77h3

ok, makasih....

rustandy · « **Reply #3396 on:** October 11, 2013, 10:26:54 am »

mudah''an ada yang sudi memberikan penjelasan pada newbi seperti ini,tentang apa perbedaan dan gunanya pengaturan Lnb di rX yg kurang lebihnya ada pilihan standar 5150 ada juga yg universal :tank:

Erizal Hitagi · « **Reply #3397 on:** October 11, 2013, 02:03:58 pm »

Quote from: rustandy on October 11, 2013, 10:26:54 am

mudah''an ada yang sudi memberikan penjelasan pada newbi seperti ini,tentang apa perbedaan dan gunanya pengaturan Lnb di rX yg kurang lebihnya ada pilihan standar 5150 ada juga yg universal :tank:

Sebenarnya udah dibahas di halaman sebelumnya
05150 untuk lnb c band dan universal buat lnb ku band,
sedangkan 3620 buat lnb s band,,,,

akhmadfx · « **Reply #3398 on:** November 20, 2013, 04:19:09 pm »

Hello,

Aku baru disini,
Kemarin beli Receiver Matrix starlink v HD+ethernet dan LNB combo c/ku band matrix,
sengaja untuk manfaatkan Dish offset bekas Okevision (target Sat Palapa D).

Tetapi karena aku baru pertama kali terjun ke dunia satelit, ada beberapa yg masih belum paham and kurang mengerti.
hasil nya sampai tulisan ini turun ya belum menikmati semua siaran FTA dari palapa D.

yang masih bingung and butuh bantuan bimbingan para senior disini adalah :

1. Pointing Dish ke Palapa D.
Sudah dilakukan pointing dish ke palapa D (belum maksimal), dengan menggunakan data True azimuth dan elevasi dari satbeams.com
hasil nya masih belum dapat SQ (0% terus) dan SI nya sudah 90%.
2. Memasukan data LNB c/ku band combo matrix ke settingan LNB di receiver nya, apakah sudah benar atau salah ?
(foto settingan LNB di receiver ada di file attachment), soale belum ngerti masukan image cara nya gimana.

aku tidak menemukan patokan 0 derajat LNB combo c/ku band matrix, soale di LNB nya ada cuma tanda garis H dan V saja, tulisan 0 derajat nya gak ada, apakah sama 0 derajat dengan garis horizontal di LNB, minta info nya dan tolong dibantu. thanks.

Mohon dibantu, thanks before.

Akhmad

TJIANG · « **Reply #3399 on:** November 20, 2013, 05:45:49 pm »

LNB Combo C / Ku-Band ini adalah untuk antena / piringan / dish jenis Prime Focus ( LNB diletakkan pada fokus tengah )

Bukan Offset Focus ( LNB diletakkan pada fokus sisi samping )

Dan untuk siaran-siaran Palapa D ( C-Band ) biasanya memang hanya dapat ditangkap dengan sempurna menggunakan
dish jenis Prime Focus berdiameter umum 180 cm ( 6 feet ),
Pancaran Ku-Band Palapa D walaupun dapat ditangkap baik dengan dish Offset Focus berdiameter mini
hanya bagi mereka yang berlangganan TV satelit berbayar ► Orange TV .
